The COGENG 707-99-46320 is a premium OEM-grade hydraulic cylinder seal kit specifically engineered for Komatsu excavator hydraulic cylinders. This comprehensive seal kit contains all manufacturer-specification seals, O-rings, wear rings, and backup rings required for a professional hydraulic cylinder rebuild. Manufactured to meet or exceed original Komatsu specifications, this kit restores original cylinder performance, eliminates leaks, and extends service life in demanding construction and excavation applications.
Product Identification & Technical Data Sheet
| Parameter | Specification |
|---|---|
| Part Number | 707-99-46320 |
| Product Name | Komatsu Kit De Reparo / Repair Kit |
| Supplier / Channel | COGENG (Aftermarket Parts Distributor) - Genuine Komatsu Part |
| Application Category | Hydraulic Cylinder Seal Kit OR Swivel Joint Seal Kit |
| Typical Compatible Models | Komatsu PC200-6, PC200-7, PC220-6, PC300-6 Excavators (Boom/Arm/Bucket Cylinder) |

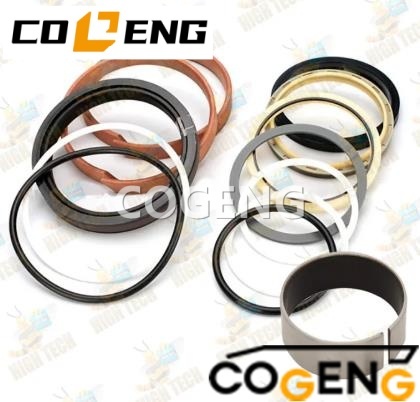

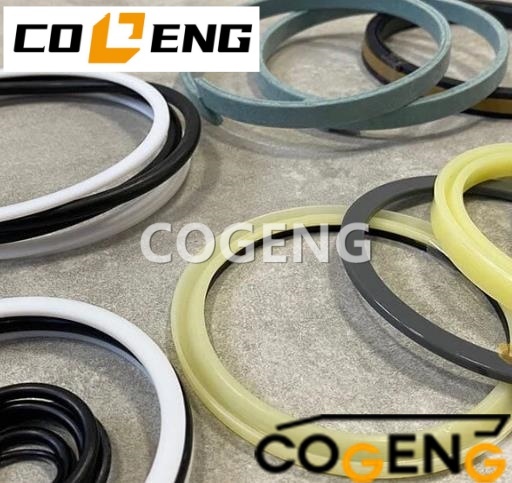

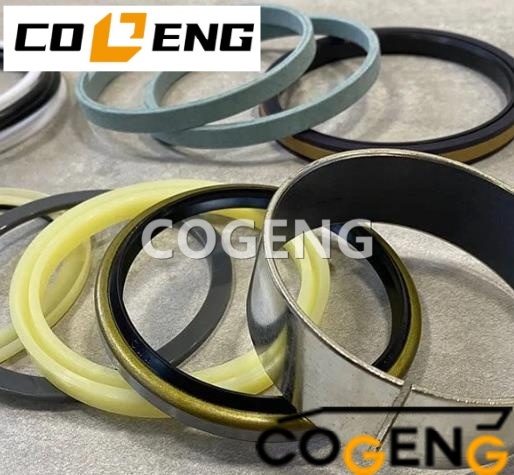

| Kit Contents | U-Packing (U-Ring), Dust Seal (Wiper), O-Rings, Backup Rings, Piston Wear Ring |
| Material | Nitrile Butadiene Rubber (NBR) / Polyurethane (PU) / PTFE (Specific to seal location) |
| System Pressure Rating | Up to 350 Bar (5,075 PSI) - Standard Komatsu Hydraulic Working Pressure |
WARNING: High Pressure Hydraulic Fluid Injection Hazard
Pressure Release: Before disassembling any cylinder associated with kit 707-99-46320, the engine MUST BE OFF and all hydraulic controls cycled (joystick moved in all directions) to release stored pressure in the accumulator and lines. Failure to do so can result in hot oil injection into skin, requiring immediate surgery.
Cylinder Support: Hydraulic cylinders are HEAVY (PC200 Arm Cylinder > 100 kg / 220 lbs). Use an overhead crane or engine hoist. NEVER place hands between the cylinder rod eye and the machine frame during pin removal.
Cleanliness: Komatsu hydraulic components have extremely tight clearances (microns). One grain of sand inside the new 707-99-46320 wiper seal will score the chrome rod immediately upon startup. Assemble on a clean, lint-free bench. Use only clean hydraulic oil for lubrication of seals during assembly.
Torque Specifications: The piston nut inside this kit requires Extreme High Torque (often 1,500 - 3,000 Nm) and Loctite 2701. DO NOT use an impact wrench to tighten the piston nut without a torque multiplier; improper torque allows the piston to loosen and destroy the cylinder barrel.
Note: This diagram description corresponds to the Komatsu Boom/Arm Cylinder Seals.
Diagram Components
| Diagram Ref. | Part Name (Komatsu Nomenclature) | Function |
|---|---|---|
| 1 | DUST SEAL (Wiper) | Prevents external dirt/mud from entering cylinder |
| 2 | ROD BUSHING | Guides the chrome rod (Metal part, Not included in 707-99-46320) |
| 3 | ROD U-PACKING (Main Seal) | Contains high pressure oil inside cylinder |
| 4 | BUFFER RING | Absorbs pressure spikes before they hit the Main Seal |
| 5 | PISTON WEAR RING | Prevents metal-to-metal contact between piston and barrel |
| 6 | PISTON SEAL | Seals pressure between rod side and cap side of piston |
| 7 | O-RING & BACKUP RING | Static seals for Piston Nut and Head Gland |
Installation Sequence
Remove old seals. Do not scratch the seal grooves with a steel pick; use a brass or plastic seal removal tool.
Soak new Polyurethane U-Packings in hot hydraulic oil (60°C / 140°F) for 10 minutes to make them pliable.
Install Backup Rings first (harder plastic), then O-Rings.
Ensure Dust Seal (1) lip faces OUT (towards atmosphere). Main U-Packing (3) lip faces IN (towards oil pressure).
Decompose pictures
Datos Técnicos y de Rendimiento
| Parámetro | Valor / Especificación |
|---|---|
| Presión Máxima de Operación | Hasta 5,000 PSI (345 bar) |
| Rango de Temperatura | -40°F a 225°F (-40°C a 107°C) |
| Compatibilidad de Fluidos | Aceites hidráulicos minerales, fluidos sintéticos, Komatsu Super Hydraulic Fluid (KSHV) |
| Materiales Principales | Poliuretano (AU/CU), Caucho de Nitrilo (NBR), PTFE, FKM |
| Dureza del Sello | 88-94 Shore A (Sellos Dinámicos), 70 Shore A (Anillos O Estáticos) |
| Estándares de Fabricación | ISO 3601, AS568A, ISO 7425 |
| Garantía de Calidad | Fabricado para cumplir o superar las especificaciones técnicas originales de Komatsu |
| Número OEM Komatsu | Equipo Compatible | Aplicación del Cilindro | Referencia |
|---|---|---|---|
| 707-99-46320 | Komatsu PC160-7 | Cilindro de Brazo (Arm Cylinder) | |
| Nota: | Este kit es un reemplazo directo del número de pieza OEM Komatsu 707-99-46320. Está diseñado específicamente para el cilindro de brazo de la excavadora PC160-7. Verifique el modelo de su máquina y el número de serie antes de la instalación. |
| Nombre del Componente | Especificación del Material | Función Principal |
|---|---|---|
| Sello de Pistón | Poliuretano Premium | Mantiene la presión entre las cámaras del cilindro |
| Sello de Vástago | Poliuretano + Composite | Evita fugas de aceite hidráulico del cilindro |
| Wiper / Raspador | Poliuretano de Alta Resistencia | Bloquea la entrada de suciedad y residuos al cilindro |
| Aro Amortiguador (Buffer) | Poliuretano | Absorbe picos de presión y protege el sello del vástago |
| Anillo de Desgaste / Guía | PTFE con Fibra de Vidrio | Mantiene las partes móviles alineadas, previene contacto metal-metal |
| Juego de Anillos O | Caucho de Nitrilo (NBR) | Sellado estático para prensaestopas, tapas y puertos |
| Anillos de Respaldo | Nylon de Grado Ingenieril | Protección anti-extrusión para aplicaciones de alta presión |
Juego completo de sellos que coincide con la configuración OEM
Sello(s) de pistón – Cantidad: Según diseño OEM
Sello(s) de vástago – Cantidad: Según diseño OEM
Wiper(s)/raspador(es) – Cantidad: Según diseño OEM
Aro(s) amortiguador(es) – Cantidad: Según diseño OEM
Anillo(s) de desgaste / banda(s) guía – Cantidad: Según sea requerido
Juego completo de anillos O y anillos de respaldo – Cantidad: 1 Juego
Nota: El contenido del kit está configurado para coincidir exactamente con la lista de componentes del kit original Komatsu 707-99-46320 . Se incluye un diagrama de montaje.
Juego completo de anillos O estáticos para conexiones de prensaestopas y puertos
Anillos de desgaste esenciales para garantizar un movimiento suave del pistón
Anillos de respaldo de nailon para aplicaciones de alta presión
Elementos Excluidos: Este kit contiene solo componentes de sellado. No incluye pistón, vástago, cañón, tuerca del prensaestopas, cojinetes, pernos ni otras piezas metálicas.
Verificación de Aplicación: Confirme que el 707-99-46320 es el número de pieza correcto para su cilindro de brazo PC160-7 utilizando la documentación oficial de Komatsu.
Despresurización del Sistema: Alivie completamente toda la presión hidráulica antes del desmontaje. Estacione la excavadora en terreno nivelado y baje el brazo y el cucharón completamente.
Ambiente de Trabajo Limpio: Mantenga una limpieza meticulosa durante todo el proceso de reparación. La contaminación del sistema hidráulico es una causa principal de fallas en los sellos
Desmontaje Documentado: Desmonte cuidadosamente el cilindro. Fotografíe y anote el orden exacto y la orientación de todos los componentes.
Inspección de Componentes: Inspeccione minuciosamente todos los componentes metálicos (vástago, cañón, pistón) en busca de desgaste, rayaduras o daños. Los sellos nuevos no pueden compensar superficies metálicas dañadas.
Instalación Adecuada: Utilice las herramientas correctas para evitar dañar los sellos durante el montaje. Lubrique todos los sellos con fluido hidráulico limpio antes de la instalación.
Cumplimiento de Torque: Siga las especificaciones de torque del OEM para todos los sujetadores.
Prueba del Sistema: Realice una prueba de presión controlada después del montaje para validar la integridad de los sellos antes de devolver la máquina al servicio.
APLICACIÓN ESPECÍFICA DEL MODELO: Este kit es SOLO para el cilindro de brazo de la excavadora Komatsu PC160-7. No lo use en cilindros de pluma, cucharón u otros modelos de excavadora sin verificación
CONDICIÓN DE LA SUPERFICIE METÁLICA: Este kit no puede compensar componentes de cilindro desgastados o dañados. Asegúrese de que todas las superficies metálicas estén dentro de los límites de servicio antes de la instalación.
CONTROL DE CONTAMINACIÓN: Incluso los residuos microscópicos introducidos durante el montaje actuarán como abrasivo, destruyendo los sellos nuevos. Mantenga una limpieza absoluta durante la instalación
SEGURIDAD POR PRESIÓN: Asegúrese siempre de que el sistema esté completamente despresurizado antes de comenzar cualquier trabajo de reparación.
| Área de Aplicación | Equipo Objetivo | Tipo de Cilindro |
|---|---|---|
| Excavación y Movimiento de Tierras | Komatsu PC160-7 | Cilindro de Brazo |
| Minería y Canteras | Excavadoras de tamaño medio | Mantenimiento de Cilindros Hidráulicos |
| Construcción Pesada | Reparación de Implementos | Restauración de fuerza de excavación y control |
| Mantenimiento de Equipos | Revisiones Programadas | Alternativa rentable OEM, reduce el tiempo de inactividad |
Mejores Prácticas de Mantenimiento:
Inspecciones Regulares: Verifique periódicamente los vástagos de los cilindros en busca de rayaduras, picaduras o signos de fugas
Reemplazo Oportuno: Reemplace los sellos desgastados rápidamente para evitar la contaminación de todo el sistema hidráulico
Calidad del Fluido: Utilice fluido hidráulico limpio que cumpla con las especificaciones de Komatsu para prolongar la vida útil de los sellos
Aviso Legal: Este producto es fabricado como una pieza de reemplazo equivalente a OEM. Todos los nombres de fabricantes, números de pieza y descripciones se utilizan solo como referencia. COGENG no está afiliado a Komatsu Ltd. Para detalles de aplicación específicos y procedimientos de instalación, consulte siempre la documentación de servicio original de Komatsu. Las especificaciones están sujetas a cambios sin previo aviso.
| Fitment Category | Specific Models / Applications |
|---|---|
| Primary fitment | Komatsu PC200‑8, PC200LC‑8 – arm (stick) cylinder |
| Secondary fitment | Komatsu PC220‑8, PC220LC‑8 – arm cylinder |
| Also compatible (verify bore) | PC200‑7, PC220‑7 (arm cylinder), PC210‑8, PC210LC‑8 |
| Typical cylinder dimensions | Bore: 110–125mm / Rod diameter: 75–85mm / Stroke: ~1200–1400mm |
✅ Note: This kit is not for boom cylinders (use 707‑99‑38720) or bucket cylinders (different seal sizes). It specifically targets the arm (stick) hydraulic cylinder.
The 707-99-46320 is a complete seal kit for a double‑acting arm cylinder. Below is the component breakdown:
| Component | Quantity | Material | Function |
|---|---|---|---|
| Piston seal (main) | 1 | Polyurethane (HPU) + NBR backup | Seals piston to cylinder bore – holds pressure |
| Piston seal backup rings (left/right) | 2 | Hard nylon / POM | Prevents extrusion under high pressure |
| Rod seal (U‑cup, main) | 1 | Polyurethane | Seals rod to cylinder head – prevents external leaks |
| Rod wiper seal (scraper) | 1 | Polyurethane + steel insert | Removes dirt from rod during retraction |
| Buffer seal (pressure relief) | 1 | Polyurethane + NBR | Protects main rod seal from pressure spikes |
| Static O‑ring – cylinder head | 1 | NBR 90 Shore | Seals head to cylinder tube (static) |
| Static O‑ring – piston to rod | 1 | NBR 90 Shore | Seals piston internally to piston rod |
| Backup rings – cylinder head | 2 | Hard nylon | Supports head O‑ring in groove |
| Backup rings – piston | 2 | Hard nylon | Supports piston O‑ring |
| Wear ring (guide) – piston | 2 | Fabric‑reinforced phenolic | Guides piston, prevents metal contact |
| Wear ring (guide) – head | 1 | Fabric‑reinforced phenolic | Guides rod in cylinder head |
| Dust seal (excluder) | 1 | Polyurethane + steel | Final external contamination barrier |
| Cushion seal (if arm cylinder has cushioning) | 1 | NBR | Seals cushioning sleeve at stroke end (some variants) |
⚠️ Important: Some arm cylinders do not have cushioning. If your cylinder has no cushion sleeve, discard the cushion seal – it will not be used.
Support arm with safety stands or lower arm to ground
Relieve hydraulic pressure (engine off, cycle joysticks)
Remove hydraulic lines (label: piston side A, rod side B)
Remove arm cylinder pins (boom end and arm end)
Drain oil into clean container
Remove cylinder head (use pin wrench for screw‑in type, or remove bolts for flanged type)
Pull piston rod assembly from tube
Remove piston nut (use rod clamp and breaker bar)
Slide piston off rod
Remove cylinder head from rod (may require light heat)
Clean all metal parts with solvent – do not scratch grooves
Install wear rings on piston (soak in warm oil for flexibility)
Install backup rings (both sides of main piston seal groove)
Install main piston seal – lip orientation: toward cylinder head (rod side) for double‑acting cylinders
Install piston static O‑ring + backup rings (inner diameter)
Install static O‑ring + backup rings on head outer diameter
Install buffer seal (lip faces piston)
Install main rod seal (lip faces piston)
Install wiper seal (lip faces outward)
Install dust seal (outermost)
Lubricate all seals with clean hydraulic oil
Slide cylinder head onto rod (use plastic sleeve to protect rod seal from threads)
Slide piston onto rod (torque piston nut to spec)
Insert rod assembly into tube with gentle rotation
Torque cylinder head into tube or tighten head bolts to spec
Reinstall cylinder (pins, hydraulic lines)
Start engine, cycle arm slowly full stroke 5–6 times to bleed air
Check for external leaks at rod and head
